Газоанализатор кислорода ЭКОН

для работы при температурах от +25 до +760 ^оС

Стационарный газоаналитический прибор определения уровня кислорода ЭКОН предназначен для непрерывного дистанционного беспробоотборного измерения содержания кислорода в дымовых газах технологических установок, работающих на различных видах углеводородного топлива (природный газ, мазут, уголь, сланцы), а также в различных инертных газовых средах. Комплекс предназначен для работы в качестве самостоятельного прибора контроля, и в рамках автоматизированных систем управления горением.

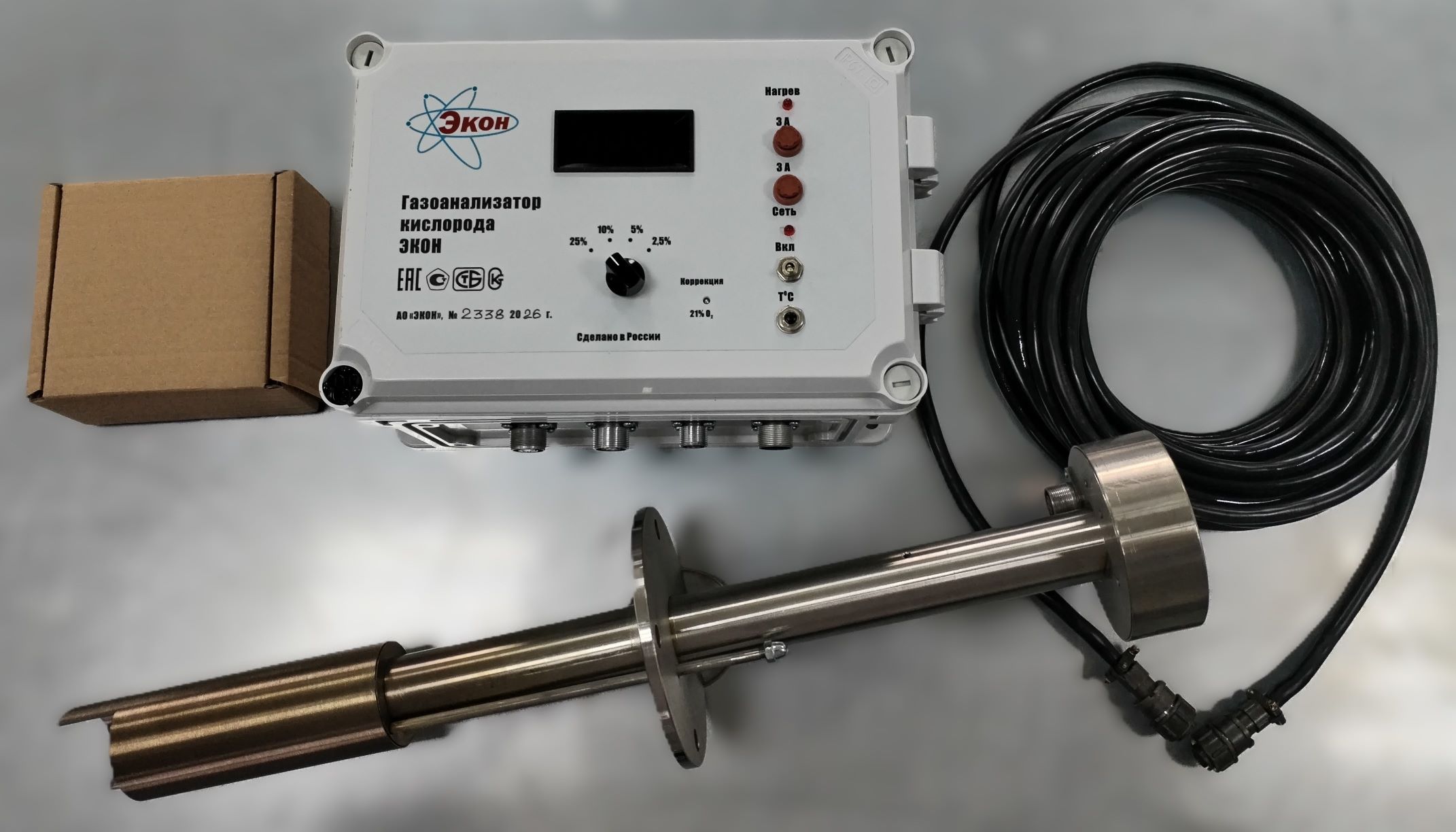

Газоаналитический прибор выпускается в соответствии с ТУ 95-2468-2000 и состоит из датчика, устанавливаемого непосредственно в зоне измерения, блока электроники, формирующего унифицированный сигнал, пропорциональный содержанию кислорода в отходящих газах, соединительного кабеля длиной до 80 (Восьмидесяти) метров, комплекта соединительных проводов и ЗиП комплекта.

Газоаналитический прибор является средством измерения (Свидетельство ОС.C.31.147.A № 35763/1 от 16.07.2019) и предназначен для использования как в качестве самостоятельной единицы контроля, так и в качестве первичного преобразователя в автоматизированных системах управления режимом работы технологических установок.

Датчик размещается в специальном технологическом отверстии установки, например, в дымоходе, в шунтовой трубе котла, в районе пароперегревателя, на своде регенератора, либо в других местах топливосжигающего устройства. Погружная длина датчиков: от 250 до 2000 мм, серийно выпускаются датчики шести стандартных погружных размеров: 340/500/800/1000/1270/2000 мм.

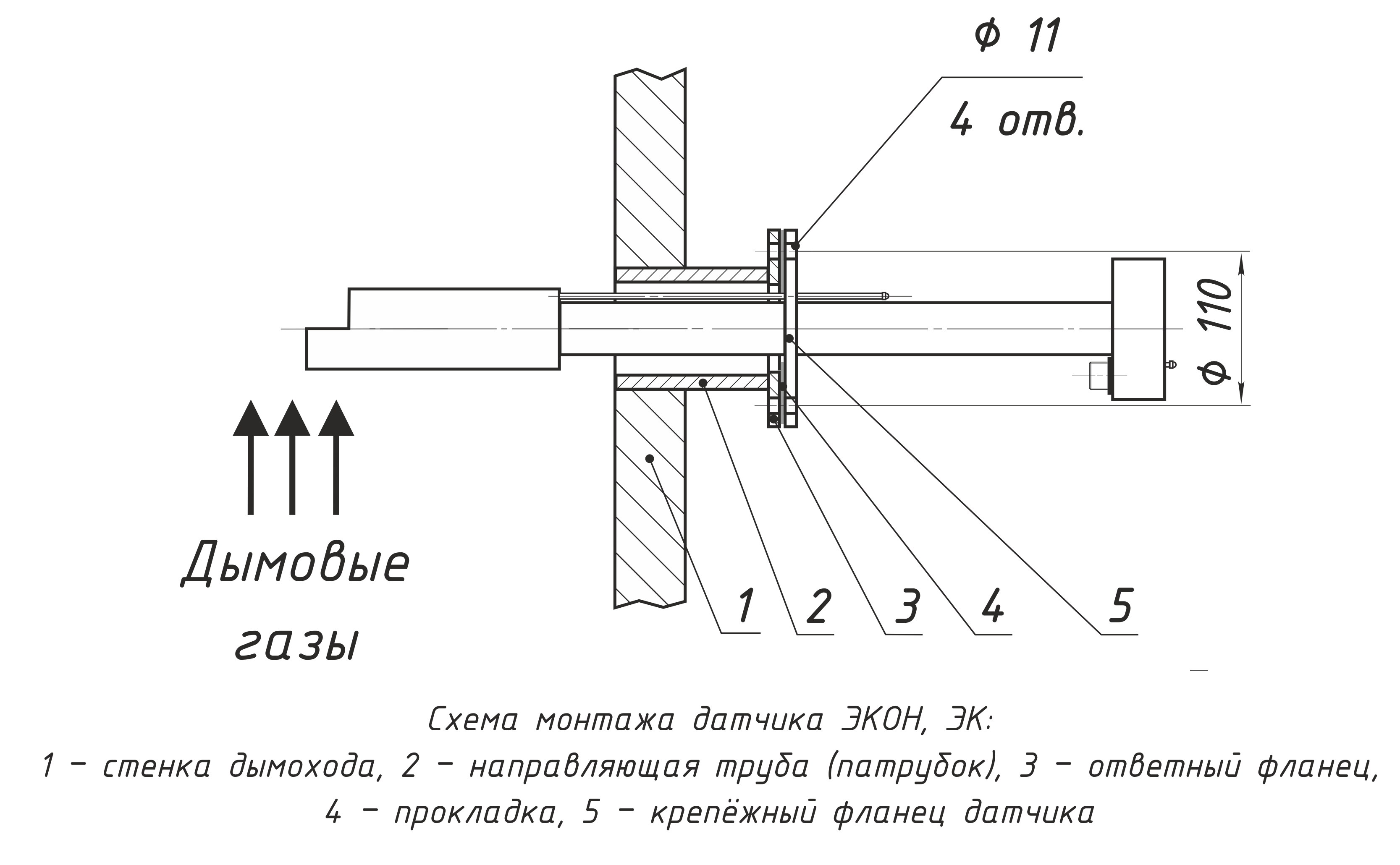

                                   Схема монтажа датчика газоанализатора ЭКОН

               Пример расположения датчика газоанализатора ЭКОН на одной из ТЭС

Чувствительный элемент находится непосредственно в зоне измерения. Такое расположение чувствительного элемента позволяет отказаться от необходимости использования системы отбора проб, а также позволяет обеспечить высокую точность показаний и оперативное реагирование на изменения анализируемой среды. Конструкция керамического чувствительного элемента элемента – оригинальная разработка АО «ЭКОН» (патент на изобретение № 2339028), рассчитанная на максимальную точность измерений, надежность и долговечность.

ОСОБЕННОСТИ КОНСТРУКЦИИ ТВЁРДОЭЛЕКТРОЛИТНОГО ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА

Конструкция керамического чувствительного элемента – оригинальная разработка АО «ЭКОН», рассчитанная на максимальную надежность, точность и долговечность.

Строение твёрдоэлектролитных чувствительных элементов ЭКОН

1. твёрдый электролит на основе диоксида циркония ZrO₂
2. изолятор из алюмомагнезиальной шпинели MgAl2O₄
3. чехол из нержавеющей стали (вакум-плотное соединение)

Высокий уровень надежности газоанализатора, его точность и быстродействие обеспечивается за счет оригинального конструктивного решения: композитный твёрдоэлектролитный чувстительный элемент (твёрдый электролит из диоксида циркония ZrO2, в изоляторе из алюмомагнезиальной шпинели MgAl2O4, герметично запаянный в трубку из нержавеющей стали) неразъёмно закреплен на нагревателе, поддерживающем постоянную рабочую температуру сенсора в 750 ± 1 градус. Твёрдоэлектролитный чувствительный элемент собственной разработки и производства монтируется на конце погружной части зонда длиной от 200 до 2000 мм и располагается непосредственно в анализируемой среде. От воздействия содержащейся в отходящих газах пыли твёрдоэлектролитный чувствительный элемент защищен легкосьёмным продуваемым керамическим фильтром (собственная разработка и производство).



Такое конструктивное решение обеспечивает следующие преимущества:

1. Оптимальная рабочая температура твёрдоэлектролитного чувствительного элемента (750 0С) обеспечивает высокое быстродействие за счёт увеличения скорости протекания процессов в твёрдом электролите и повышенную точность за счёт исключения влияния примесей горючих газов в исследуемой среде на показания по кислороду.
2. Высокий уровень защищенности чувствительного элемента от воздействия агрессивной среды и температуры (даже в случае возникновения микротрещины в керамике, сенсор не теряет метрологических характеристик и гарантированно остается работоспособным).
3. Постоянно поддерживаемая рабочая температура твёрдоэлектролитного чувствительного элемента (750 0С) обеспечивает продолжительный ресурс работы и точность показаний вне зависимости от температуры контролируемой среды.
4. Расположение чувствительного элемента непосредственно в анализируемой среде обеспечивает высокий уровень быстродействия газоанализатора (Т0,9 = 10 секунд) и непрерывность измерений.
5. Отказ от систем отбора, подготовки и доставки проб, что позволяет значительно сократить трудозатраты на обслуживание, увеличив интервалы обслуживания и минимизировав количество необходимых процедур.
6. Срок службы твёрдоэлектролитного чувствительного элемента стационарного анализатора кислорода ЭКОН от 5 (Пяти) до 10 (Десяти) и более лет (в зависимости от типа используемого топлива).

Оригинальная конструкция чувствительного элемента позволяет прибору бесперебойно и эффективно работать на переходных режимах (газ – мазут, уголь – мазут).





Электронный блок соединяется с датчиком с помощью термостойкого кабеля длиной до 80 метров, и показывает текущее значение концентрации кислород и температуры чувствительного элемента.

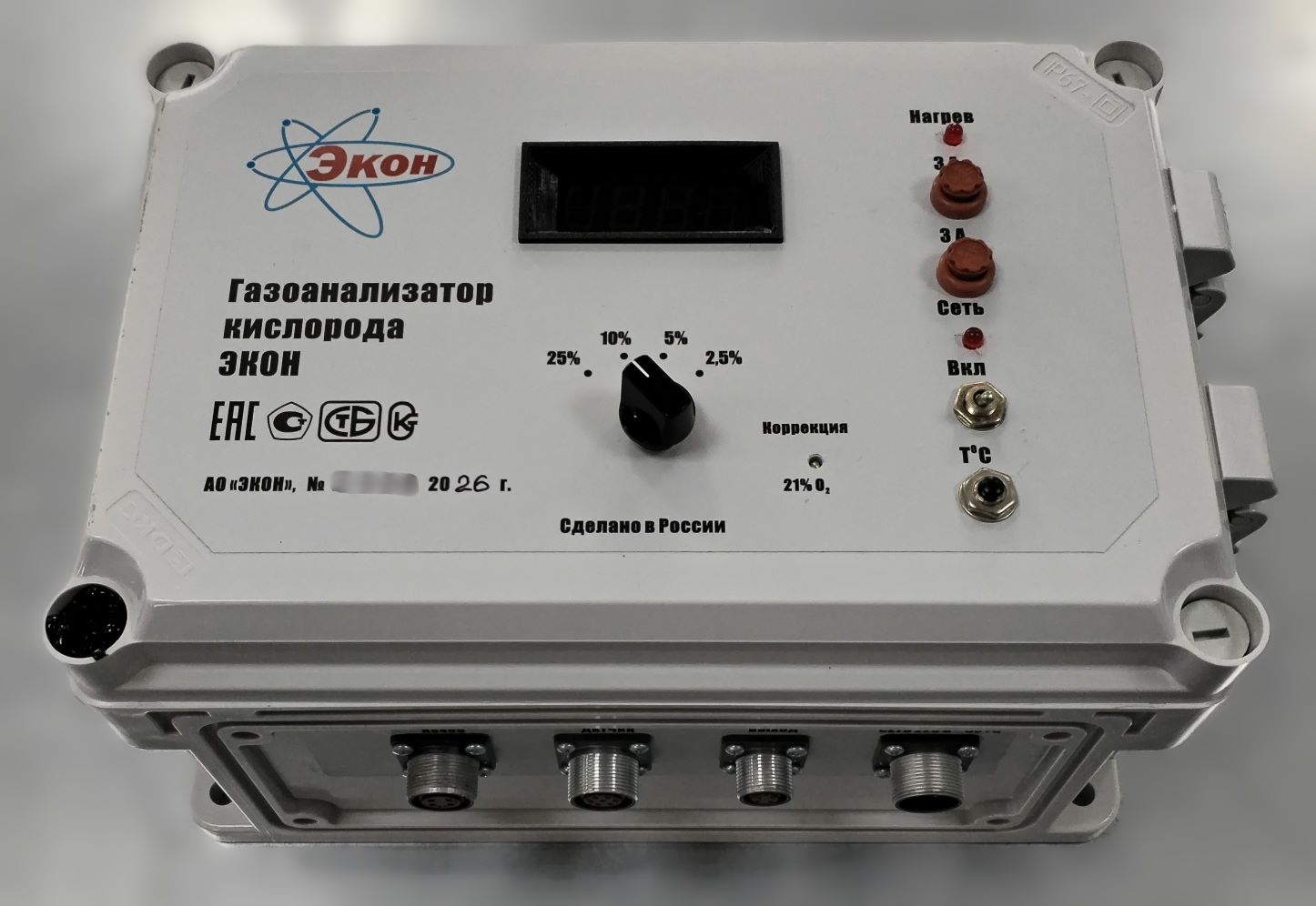

                                            Вторичный блок газоанализатора ЭКОН

Блок электроники формирует унифицированный сигнал 0-5 и 4-20 мА, пропорциональный содержанию кислорода в контролируемом газе. Опционально блок может быть укомплектован дополнительным интерфейсом (RS 485) для интегрирования прибора в промышленные сети, и решения задач в рамках существующей АСУ ТП, или же для построения данной системы «с нуля» с использованием газоанализатора ЭКОН.

Газоанализаторы ЭКОН могут успешно производить измерения как в переходные периоды (при использовании мазута), так и в условиях сильной запыленности (до 100 г/м³). Это возможно благодаря конструктивным особенностям и решениям, в том числе – применению сменного керамического фильтра с возможностью его продувки без извлечения датчика.

АО «ЭКОН» может комплектовать свои газоанализаторы не только керамическими фильтрами (стандартная комплектация), но и фильтрами из пористой нержавеющей стали (опционально). Фильтры из пористой нержавеющей стали обладают повышенной прочностью и износостойкостью в условиях абразивного воздействия механических частиц в газовой фазе. Датчики ЭКОН могут быть снабжены такими фильтрами, например, для работы на линиях пылеподготовки, в условиях повышенной запылённости дымовых газов. Нержавеющий фильтр – сменный, продуваемый, взаимозаменяем с керамическим фильтром, замена может производиться обслуживающим персоналом. Нержавеющий фильтр может быть поставлен заказчику дополнительно, по отдельному договору, или в составе датчика газоанализатора ЭКОН.

        Керамический и металлический фильтры датчика газоанализатора ЭКОН

Характеристики прибора указаны в таблице «Основные технические характеристики газоаналитического прибора ЭКОН» и в таблице «Основные конструктивные характеристики газоаналитического прибора ЭКОН».

Разработанная НПП «ЭКОН» конструкция обеспечивает беспрецедентно высокий уровень надежности твёрдоэлектролитного чувствительного элемента, который не нуждается в замене в течение всего срока службы датчика.

Срок службы чувствительного элемента составляет от 5 (анализ дымовых газов ТЭС на мазуте) до 10 и более лет (ТЭС на газе).

Основные технические характеристики стационарного газоанализатора кислорода в дымовых газах ЭКОН

Гарантийный срок эксплуатации – 2 (Два) года.
Интервал времени работы без калибровки – 1 (Один) год.
Средний срок службы датчика газоанализатора – не менее 5 (Пять) лет, блока электроники – 10 (Десять) лет.

Основные конструктивные характеристики стационарного газоанализатора кислорода ЭКОН, модификация ЭК

Датчик газоанализатора монтируется при помощи установочного фланца диаметром 140 мм (DN50 PN1, ГОСТ Р №54432-2011, DIN 2501).

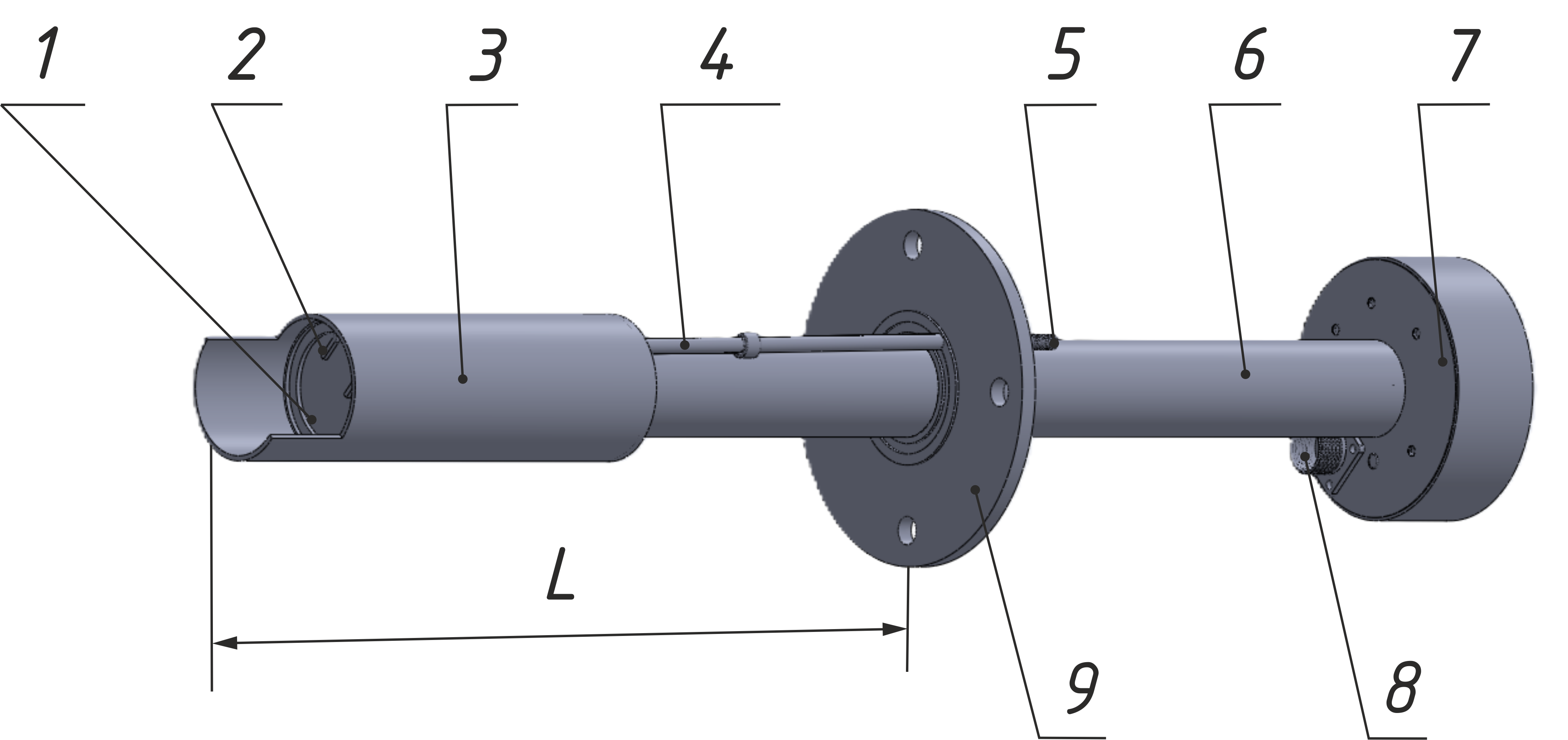

Устройство датчика стационарного газоанализатора кислорода ЭКОН

1 - корпус датчика, 2 - чувствительный элемент, 3 - нагреватель, 4 - фланец, 5 - обечайка экрана, 6 - клеммный фланец, 7 - штуцерный разъём, 8 - трубка ПГС, 9 - крышка трубки ПГС, 10 - сменный керамический фильтр (или фильтр из пористой нержавеющей стали)

Наши рекомендации по выбору датчика стационарного газоанализатора кислорода ЭКОН

В настоящее время предприятие серийно выпускает газоанализатор кислорода в дымовых газах «ЭКОН» с датчиком модификации ЭК. По сравнению со своими предшественниками – датчиками модификаций ЭИ и ЭМ, он обладает улучшенными техническими характеристиками. Так, модификация газоанализатора ЭК отличается стандартизированным диаметром установочного фланца - типоразмер DN50 PN1 (ГОСТ Р №54432-2011). Диаметр фланца уменьшен со 170 (модификация ЭМ) до 140 мм (модификация ЭК). Также уменьшен диаметр защитного чехла погружной части датчика с 70 до 57 мм.

Эти изменения позволяют существенно улучшить весогабаритные и технические характеристики датчика газоанализатора, а также упростить его монтаж в газоходах и шунтовых трубах энергетических и водогрейных котлов. Для удобства монтажа, при переходе на модификацию ЭК мы, по заявке наших клиентов, включаем в комплект поставки ответный крепёжный фланец соответствующего размера.

Датчики модификации ЭК без каких либо дополнительных приспособлений или устройств коммутируются с электронными блоками, работавшими ранее с датчиками модификации ЭМ, то есть являются равноценной и даже лучшей заменой устаревшего оборудования.

НПП «ЭКОН» настоятельно рекомендует своим партнёрам, при организации закупок связанных с реконструкцией оборудования и заменой отработавших свой ресурс датчиков, планировать переход на модификацию ЭК. Это снизит стоимость приобретаемого оборудования, так как устаревшая модель ЭМ снята с серийного производства еще в 2016 году.

Мы продолжаем производить датчики ЭМ под заказ, но цена на них выше, как на индивидуальные модели оборудования. Кроме того, у газоанализаторов с датчиками модификации ЭК гарантийный период обслуживания составляет 24 месяца, в то время как гарантия на газоанализаторы с датчиками ЭМ действует 12 месяцев. И это еще не предел. В случае необходимости, по отдельному запросу НПП «ЭКОН» готово продлить гарантию на стационарные газоанализаторы кислорода в дымовых газах ЭКОН с датчиками серии ЭК до 36 месяцев!

Преимущества газоаналитических приборов ЭКОН

1. Газоаналитические приборы ЭКОН - надежные и простые средства измерения уровня кислорода в дымовых газах котлоагрегатов.
2. Высокий уровень надежности, быстродействия, точности измерений и показаний, достигаемый за счет:
   • расположения чувствительного керамического элемента непосредственно
   в анализируемой среде;
   • отсутствия системы отбора и подготовки проб;
   • использования чувствительного керамического элемента собственной разработки и производства (патент № 2339028).
3. Гарантийный срок эксплуатации газоанализатора – 2 (Два) года.
4. Доступность дополнительных услуг по постгарантийному обслуживанию приборов (обеспечивает максимальный полезный срок эксплуатации каждой единицы оборудования).

На НПП «ЭКОН» внедрена многоступенчатая система контроля качества, включающая в себя:

1. Входной контроль всех поступающих материалов и элементов;
2. Многоступенчатый контроль твёрдоэлектролитного чувствительного элемента на всех этапах производственного цикла;
3. Контроль производственных процессов, обеспечивающий соблюдение всех технических регламентов и процессов;
4. Тотальный выходной контроль керамических элементов;
5. Тотальный выходной контроль отдельных блоков и газоанализатора в целом. Все газоанализаторы поставляются заказчикам полностью готовыми к работе!

Поверка приборов органами метрологии и стандартизации

Если заказчику необходима поверка газоанализаторов в уполномоченных органах стандартизации и метрологии, то положительные результаты поверки, в соответствии с №496-ФЗ от 23.12.2019 г., подтверждаются сведениями о результатах поверки средств измерений, включёнными в Федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца средства измерений или лица представившего его на поверку, на средство измерения наносят знак поверки, и (или) выдаётся свидетельство о поверке, и (или) в паспорт прибора вносится запись о проведённой поверке, заверяемая подписью поверителя и знаком поверки с указанием даты поверки или выдаётся извещение о непригодности к применению средства измерений.

Результаты поверок, выполненных в Российской Федерации уполномоченными органами стандартизации и метрологии, доступны на сайте ФГИС «АРШИН»

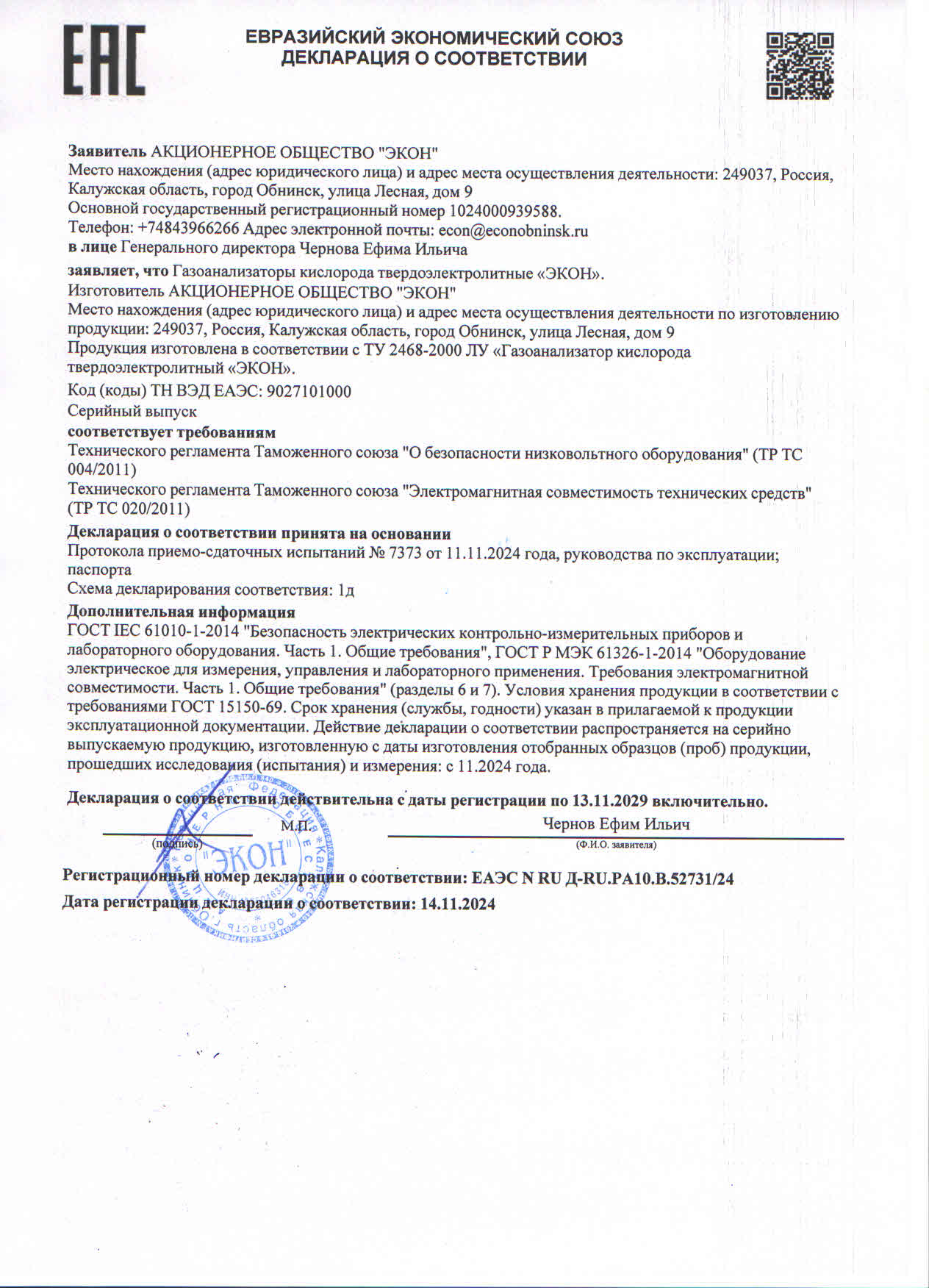

Декларация о соответствии требованиям технических регламентов ТР ТС 004/2011 и ТР ТС 020/2011 Евразийского Экономического Союза (загрузить).

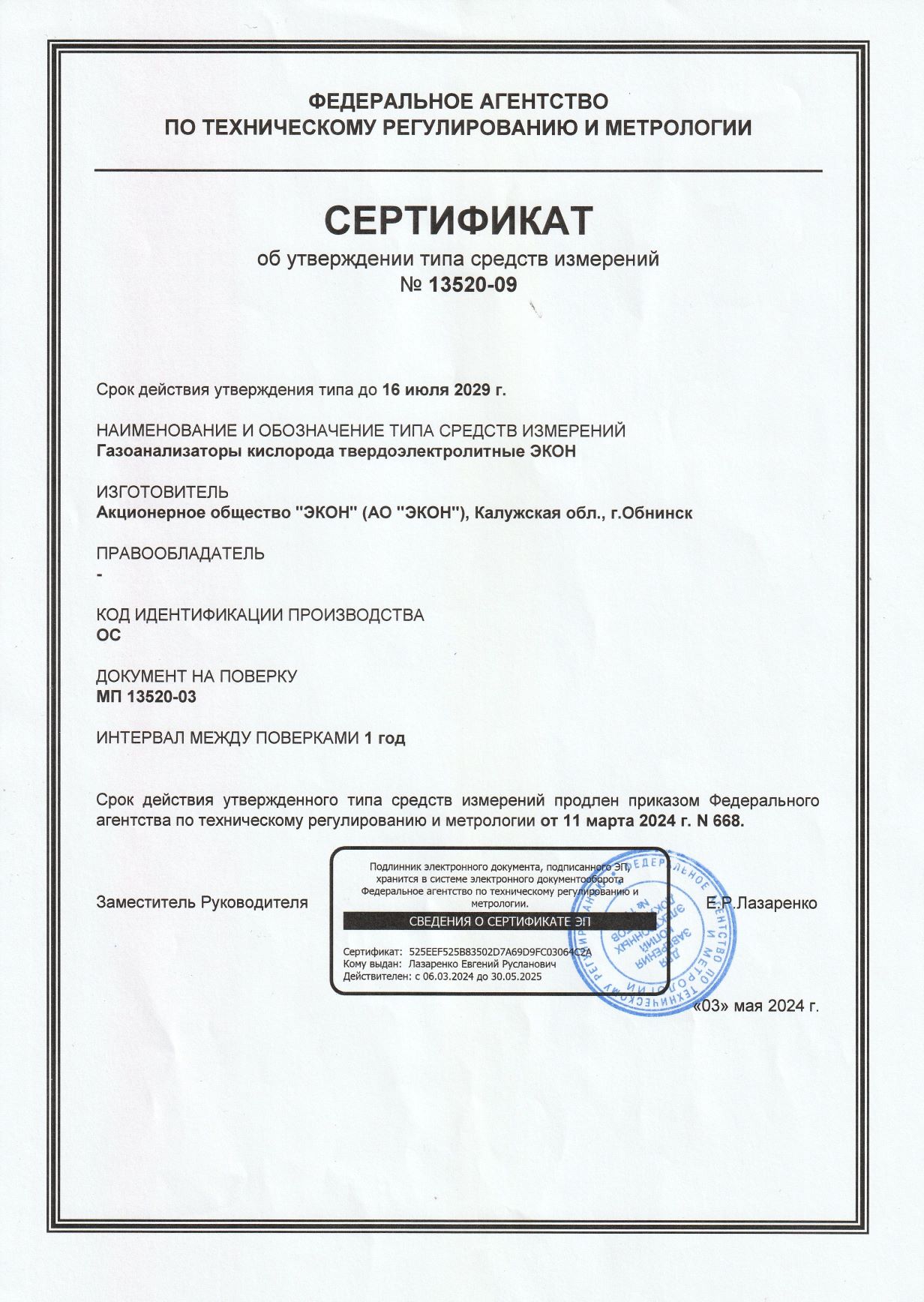

Свидетельство типа СИ, Российская Федерация (загрузить).

Свидетельство типа СИ, Республика Беларусь (загрузить).

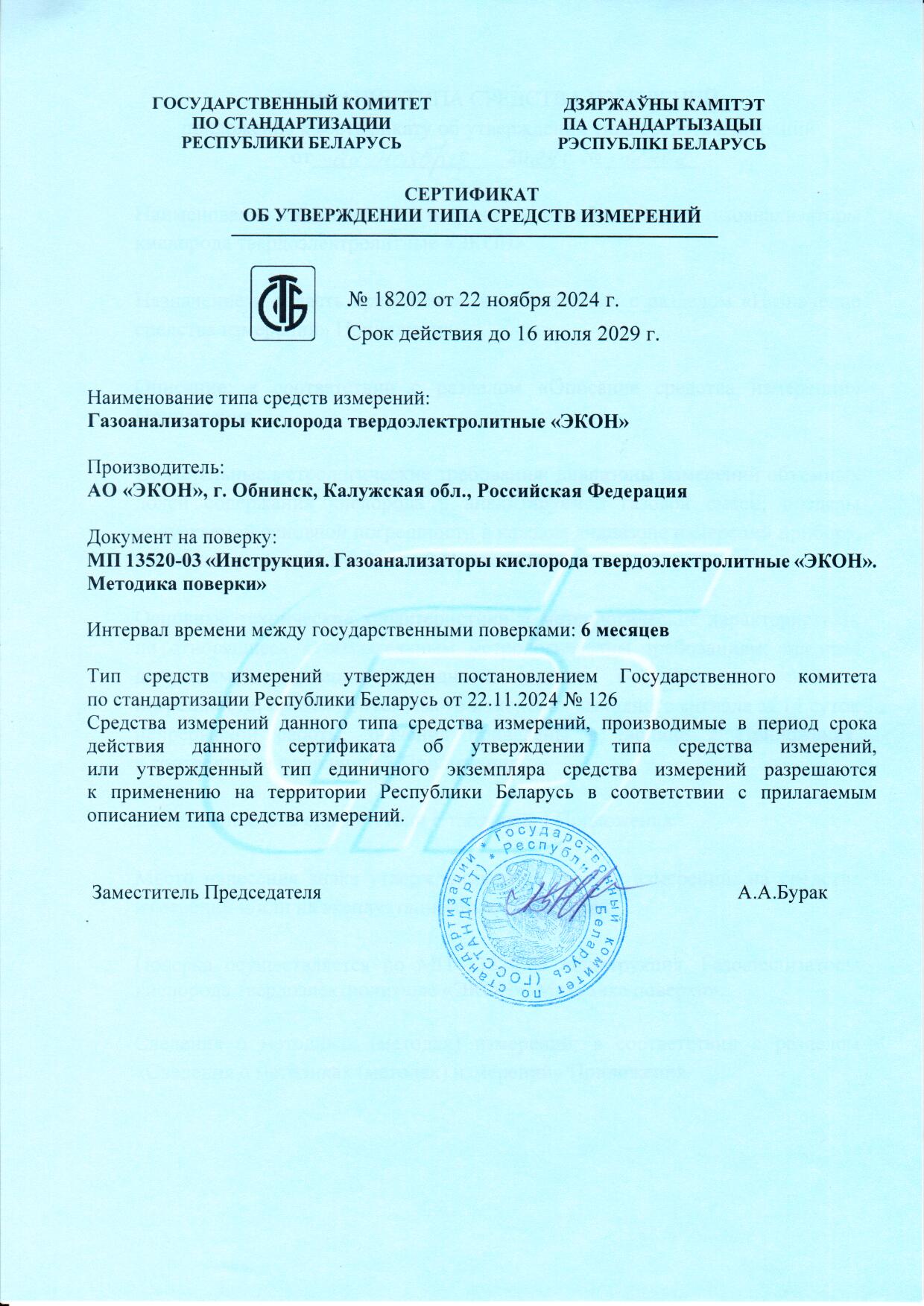

Свидетельство типа СИ, Республика Казахстан (загрузить на русском языке, загрузить на казахском языке).

Газоанализаторы ЭКОН являются инновационными, наукоёмкими приборами, зарекомендовавшими себя надёжными, долговечными и простыми в эксплуатации. Тысячи топливосжигающих предприятий сделали выбор в пользу газоаналитических приборов ЭКОН. Без малого, две тысячи котлоагрегатов и топливосжигающих установок снабжены стационарными кислородомерами ЭКОН (см.отзывы).
